【产品代码】ZCP0024C

    【产品特性】

       ZCP0024C 是希森美克开发的一种特种单组分长效长效纳米防护涂层。采用了最新纳米二氧化硅分形组合技术以及掺杂纳米二氧化锡，能在物体表面形成50nm以下微细的凹凸，固化后的超薄涂层具有小于10°的亲水角度。由于掺杂高耐候性高耐化学性Pt超微粒子，涂层具有超强的耐候性，涂层同时可以抑制基材表面产生静电，使污渍不易附着基材，即使附着的污渍遇水即可自我清洁，始终保持材料表面的透光性和清洁性。用于铝材表面需要搭配底涂层ZCP0034使用

       1.耐久性 10 年以上

       2.低温或者中温固化

       3.良好的耐磨性能，超强防静电性能，表面抵抗值10⁷ -10⁹Ω，高透明度

       4.透明无色液体，成膜后 100%无机成分，无毒、无污染、无腐蚀性

       5.高耐化学性，高硬度，超亲水自洁性

       6.超亲水性，水与涂层接触角为小于 10°

    【适用材质】

       铝材表面

    【固化方式】

      低温50℃烘烤10分钟；然后在120℃烘烤30分钟或者180℃烘烤15分钟

    【应用范围】

      铝材等表面自清洁防护处理

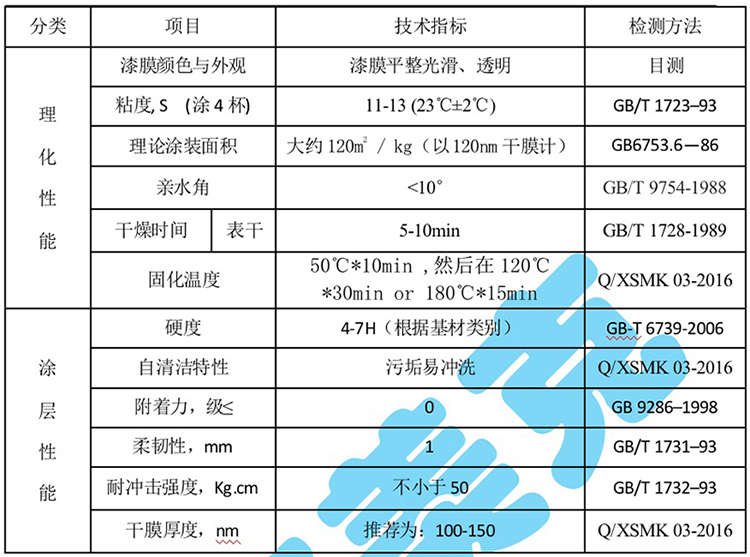

    【技术参数】

    【施工前处理】

       1.喷涂前先对被涂物件进行表面处理，采用中性清洗剂清除表面上的油污及灰尘，再用清水冲洗干净，要求达到无油污、无尘埃、无水痕，等待表面彻底干燥后开始施工或者采用无水乙醇去除表面的油污、灰尘。

      2.处理干净后的表面应及时浸涂或者淋涂处理，防止重新有灰尘

      3.要求施工环境无灰尘、有排风装置或相应的空气吸尘设备，以保证施工质量

      施工方法

      底涂层预处理：

      1.处理干净后的铝材，采用ZCP0034底涂剂进行浸涂或者淋涂的方式处理（注意将多余的液体甩掉，确保表面平整）

      2.然后在70℃烘烤10分钟，冷却后继续面涂层处理

      面涂层处理：

      1.做完底涂层的工件，冷却后进行ZCP0024C的处理，采用浸涂或者淋涂的方式处理（注意将多余的液体甩掉，确保表面平整）

      2.先进行 50℃烘烤10分钟，让表面水分挥发，继续在120℃烘烤30分钟，或者在180℃烘烤15分钟即可

    【存储建议】

      存储温度： 18～25℃ 使用期限： 6 个月

    【包装】

      1L/桶，5L/桶

    【环保】

      安全建议/运输规则，请阅读MSDS安全手册

• 下载
